小尺寸MCU的前世今生

2017-10-23 09:03:04 来源：爱单片机浏览：27次

内容提要：首先，我们先回忆一下计算机的鼻祖ENIAC：1946在宾夕法尼亚大学揭幕的这个庞然大物，占地面积达170平方米，重达30吨……再对比今天我们用的电子元器件尺寸封装，是不是幸福感油然而生？

首先，我们先回忆一下计算机的鼻祖ENIAC：1946在宾夕法尼亚大学揭幕的这个庞然大物，占地面积达170平方米，重达30吨……

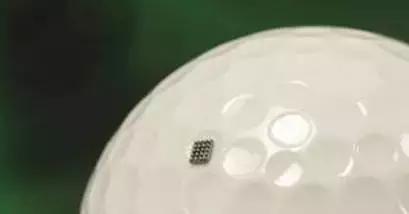

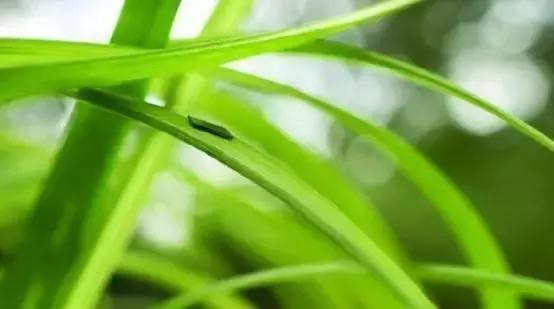

再对比今天我们用的电子元器件尺寸封装，是不是幸福感油然而生？

别有洞天：小尺寸MCU的前世今生

在小尺寸MCU历史上，给我震撼最大的当属2004年Microchip推出的全球最小单片机，SOT-23-6封装的PIC10F系列。时至今天，MCU厂商和型号已经数不胜数，但是该芯片仍然处于In Production状态，说明了市场需求仍在，也说明了Microchip超前的战略眼光。

其实，在此之前Microchip也是最早推出8Pin MCU的厂商，也是8Pin MCU的专利持有者。后来各个原厂把SOP-8封装的MCU发扬光大，也可以说随处可见，包括国产、台系的MCU厂家也都有这个经典封装的产品。

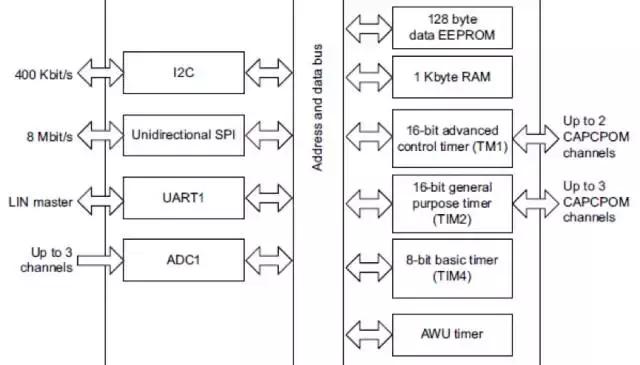

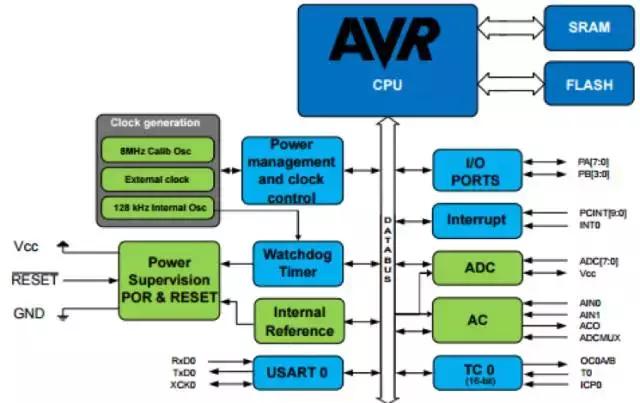

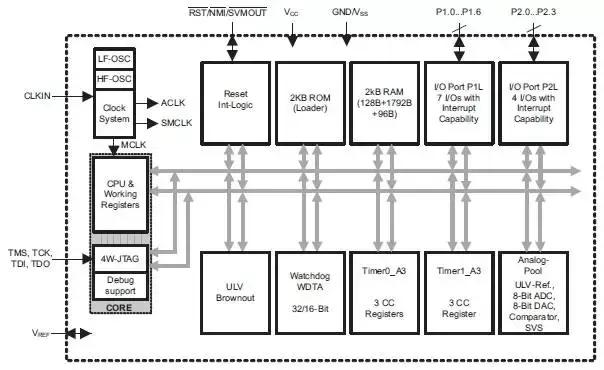

而最近这些年，智能手机、智能穿戴、IoT等等迅猛发展，对MCU的尺寸要求也越来越高，各家厂商也都在“小”上下足了功夫……

小尺寸MCU的应用

时间回到2004年，看Microchip推出PIC10F系列时的定位：

除传统的汽车电子、网络设备、手持设备、数码相机和家用电器等领域外，Microchip新推出的PIC10F闪存单片机由于具有更小的体积和更低的成本，可以应用于许多新的领域。这些新的应用领域包括：

“电子胶”：在ASIC或PCB中发现一个缺陷可能对设计产生破坏性影响，可能需要修改芯片或更改整块电路板，这样会大大延误产品上市时间和增加报废成本。用一枚小型的廉价单片机改变某个信号的功能即可补救。开发基于单片机的系统比设计全新的ASIC或PCB要快捷和简单得多。因此，如果从一开始就采用低成本PIC10F 6引脚器件设计PCB，那么无论对ASIC、电路板或PCB上的许多其它元器件，缺陷修复、后期变更及其他错漏补救均能得以较低的成本轻松实现。

逻辑控制：传统的标准逻辑及定时元件，如延时、智能闸、信号调理、简单状态机、编码器／解码器、I/O扩展器及小型外围逻辑功能，目前均可集成在一枚6引脚的单片机上，非常经济。其优势在于：省去了外部元器件（缩小板空间并降低成本），通过用固件实现状态机的方法可实现更复杂的解决方案，并使设计人员能够更改PCB功能而毋须更换电路板。

波形生成：与取代标准逻辑器件同理，一枚PIC10F单机可以取代传统的555定时器、脉宽调制器（PWM）、遥控编码器、脉冲发生、可编程频率源以及电阻可编程振荡器等等。

机械电子／机械功能：利用PIC10F器件方案可理想地取代传统的机械功能，如智能开关、模式选择器、远程I/O、定时器、LED闪光灯及任何其它类型的机械式定时器和开关。单片机解决方案远比机械式设备能实现更多功能。

智能一次性电子器件：PIC10F以其小巧的体积和低廉的成本，成为众多新兴“一次性”智能电子应用的理想解决方案。除了财产识别以外，还包括不断增长的医疗设备产品如妊娠检测器、检查血糖的透析监控计以及药品检测器等。

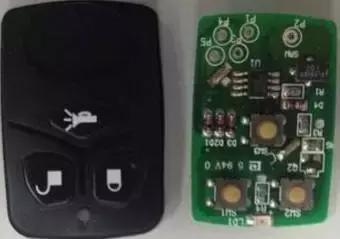

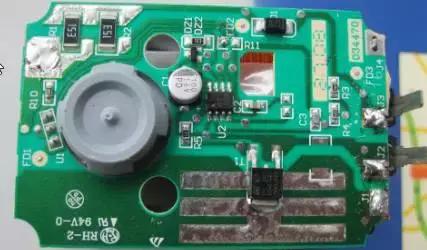

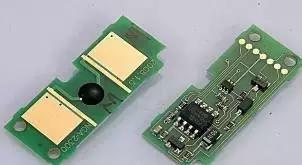

我随手翻了一下，还真找到了更多应用，可能是你闻所未闻的：

别有洞天：小尺寸MCU的前世今生
