电源变压器制作教程

2017-10-20 20:51:07 来源：爱单片机 浏览：88次

变压器作为功率传送、电压变换及绝缘隔离作用的元件，在电子技术上可以说应用非常的广泛，根据传送功率大小，电源变压器可分为多种，而不同的功率电源变压器设计也不同。
以220V为例，接下去来讲如何制作一个交流220V单相电源变压器。制作变压器过程可分为两个阶段，设计跟绕制。

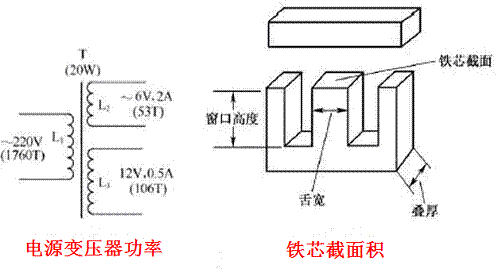

电源变压器功率及铁芯截面积

那么，电源变压器如何设计?

在绕制电源变压器之前，要根据电压电流等因素，考虑并确定变压器的各项参数。

1.                              电源变压器的功率确定。

在确定功率时，需要变压器次级绕组所提供的电压乘以电流就是该绕组的功率，全部的次级绕组功率总和乘以1.1(其中10%作为变压器的损耗)，就是变压器的功率。例如上图的电源变压器功率：需要变压器次级提供6V(2A)和12V(0.5A)电源，那么，变压器功率为P = (6×2+12×0.5)×1.1≈20(W)。

2.                              可根据变压器的功率P来确定铁芯截面积S的大小。

根据第一张图的面积，可以用该公式进行计算

公式不会应用没关系，我们举个例子：

20W电源变压器铁芯截面积的计算

3.                              每伏电压的圈数N0的计算，可以根据下面公示进行：

每伏电压的圈数N0的计算公示

肯定有人说“我又不会套用”，我们直观点，用上面的20W变压器作为计算数值，则得出如下图结果：

20W变压器每伏电压圈数

4.                              初级跟次级绕组的圈数计算。

初级绕组圈数直接用圈数乘以220V即可，而次级绕组圈数则不能这样计算，需要用N0乘以电压再增加10%的损耗弥补。这里还是以第一张图的电源变压器功率为例：初级绕组L1为8×220=1760圈;次级绕组L2为8×6×1.1≈53圈;次级绕组L3为8×12×1.1≈106圈。

5.                              根据各绕组电流选取漆包线。

上诉结果可以得出，初级绕组L1的电流I1=20W220V≈0.09A，当然，我们需要多给点上限，所以可以使用直径0.23mm(34号)漆包线。同样，再看次级绕组L2的电流I2=2A，可以使用直径1.04mm(19号)漆包线。次级绕组L3的电流I3 = 0.5A，可以使用直径0.51mm(25号)漆包线。

计算完成后，接下去就是制作电源变压器了。

1.                              根据下图，先绝缘纸板做成一个线包框架（有点像方块的哑铃），在纸板内测平面开出初、次级绕组的引线孔（如图四个圆点）。

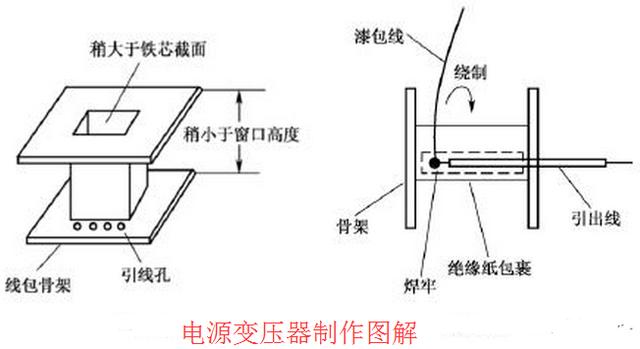

电源变压器制作图解

2.                              绕初级绕组方法。

先将漆包线与引出线焊接牢固，需要注意焊接点的裸露处需要用绝缘纸包好（如上图右所示），再将引出线从线包框架侧板的引线孔中穿出。在绕线完成后，线尾部分也需要跟引出线连接好。

次级绕组绕线示意图

3.                              绕完初级绕组后，用绝缘纸包裹住，然后就可以开始绕次级绕组了。

全部绕组绕线完成后标注电源电压数值

4.                              绕完全部的绕组后，在框架外再次用绝缘纸包裹住绕线部位，同时在两边标上电压跟电流数值。

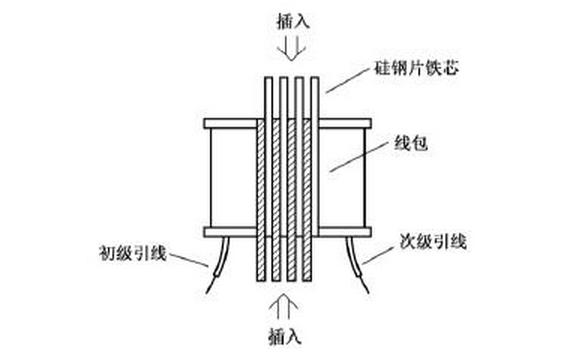

E形硅钢片铁芯插入方式示意图

5.                              标注完成电压电流后，插入硅钢片铁芯。在插入铁芯时需要采用交错插装法，如上图分别将“E”铁芯交错插入，最后插入一字型的铁芯即可完成。

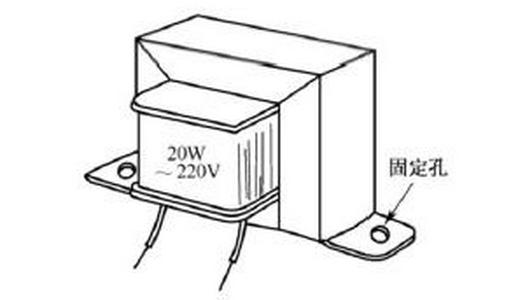

电源变压器制作完成

6.                              随后在铁芯的外表做一个固定框架，用来固定变压器，再经过绝缘处理，即可以正常使用。
