串联型稳压电路

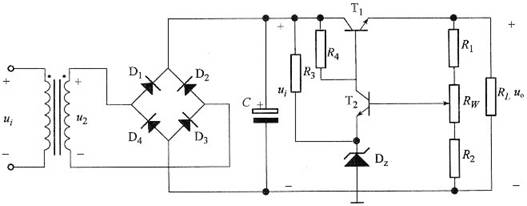

如上图所示。

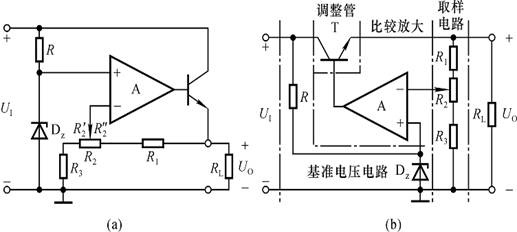

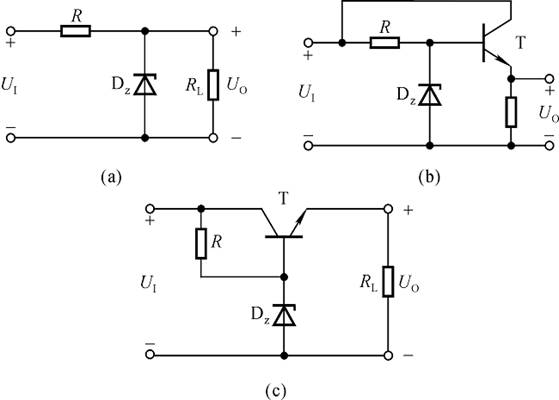

上图所示为由稳压管稳压电路和运算放大器组成的调整管稳压电路，称为串联型稳压电路。

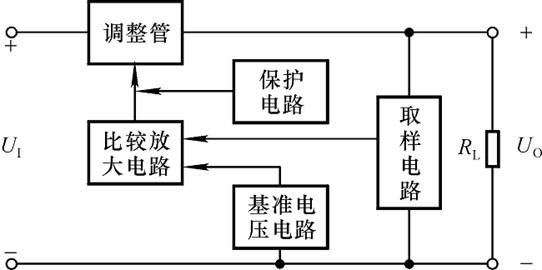

下图为串联型稳压电路的理方框图。

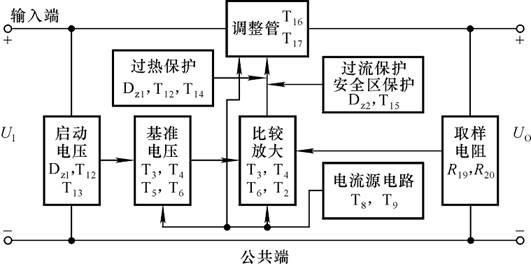

而下图则为常用7800系列（正电压输出，＋5V输出则型号为7805）集成稳压电源的原理方框图可以看出这是一种串联型稳压电源。

负电压输出为7900系列（负电压输出，－5V输出则型号为7905），原理与之基本相同。

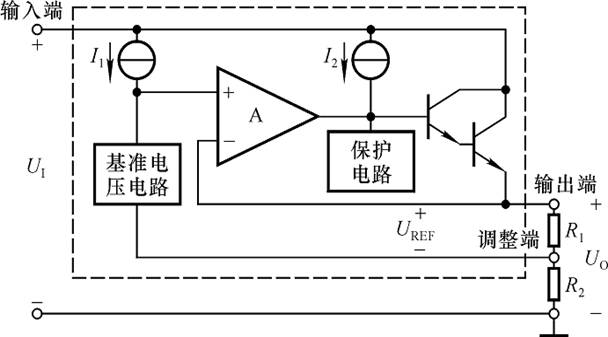

下图为117系列输出电压可调型集成稳压电源的原理方框图，

可以看出它也是一种串联型稳压电源，只是其输出电压可通过调整电阻R1和R2的比值来进行调节。

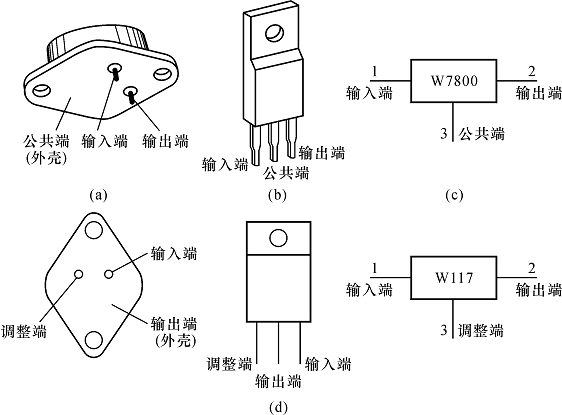

下图所示为常用集成稳压电源的符号及外形图，其共同特点为具有三个接线端，所以一般将它们称为三端稳压器。选用时应根据工作电流选择合适的封装型号，在工作电流较大时应在器件的金属背衬上安装散热片，否则器件会应过热而烧坏。

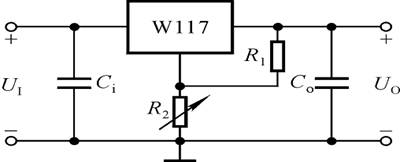

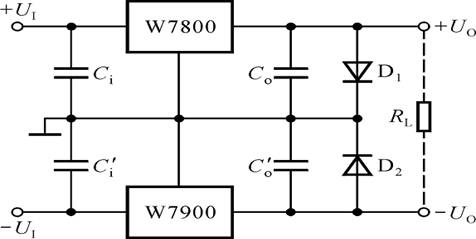

下图分别为 W7800、W7900和W117系列三端稳压电源的的基本应用电路。
